পণ্যের বিবরণ:
|
| ট্রেমার্ক: | YUEMI | ফাংশন: | সিএম পাম্প |
|---|---|---|---|
| খাদ ব্যাস: | CM-16 মিমি | কীওয়ার্ড: | GLF পাম্প সীল |
| বিশেষভাবে তুলে ধরা: | গ্রান্ডফস ১৬ মিমি মেকানিক্যাল সিলিং,সেন্ট্রিফুগাল ১৬ মিমি যান্ত্রিক সিলিং,গ্রান্ডফস সেন্ট্রিফুগাল পাম্প শ্যাফ্ট সিলিং |
||
প্রকারঃগ্রান্ডফস সিএম সিরিজের পাম্পের জন্য স্যুট
প্রতিস্থাপনঃ AES SOS
তাপমাত্রাঃ-২০°C থেকে +১৮০°C
চাপঃ ≤1.2Mpa
গতিঃ ≤10m/s
উপাদানঃ A.B,Q1,Q2,P,E,V,F,G

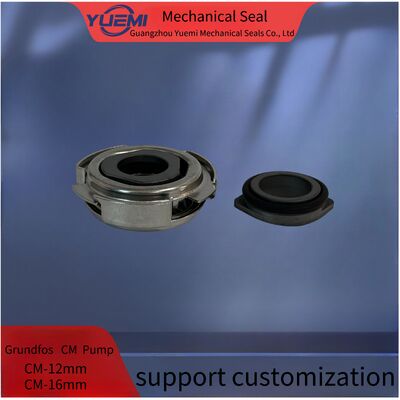

এই সীল দুটি ধরনের স্টেশনারি আছে, এক বৃত্তাকার, এটা GR-G11 হয়
আরেকটি হল এলিলিপিক, এটি GR-G11-E
|
পি (মিমি) |
ডি১ | ডি৩ | টি |
| 12 | 22.5 | 48 | 23.6 |
| 16 | 27.0 | 48 | 23.6 |
| Grundfoss CM সিরিজের পাম্পের জন্য স্যুট, প্রতিস্থাপনঃAES SOS | |
| তাপমাত্রাঃ-২০ ডিগ্রি সেলসিয়াস থেকে ২০০ ডিগ্রি সেলসিয়াস, ইলাস্টোমারের উপর নির্ভর করে চাপঃ ২৫ বার পর্যন্ত গতিঃ ২০ মিটার/সেকেন্ড পর্যন্ত শ্যাফ্টের আকারঃ 12mm.16mm |
উপাদানঃ মুখঃ কার্বন, সিআইসি, টিসি আসনঃ এসআইসি, টিসি ও-রিং: এনবিআর, ইপিডিএম, ভিটন, আফলাস, কালরেজ, কেমরাজ ইত্যাদি। স্প্রিংঃ এসএস৩০৪, এসএস৩১৬ ধাতব অংশঃ এসএস৩০৪, এসএস৩১৬ |
| এই সিলের দুই ধরনের স্টেশনারি রয়েছে, একটি গোলাকার, এটি জিআর-জি১১, অন্যটি এলিলিপিক, এটি জিআর-জি১১-ই। শ্যাফ্ট আকার 12mm কার্টিজ মেকানিক্যাল সীল জন্য অনুভূমিক পাম্প CM1 CM3 CM5 শ্যাফ্ট আকার 16 মিমি কার্তুজ মেকানিক্যাল সীল জন্য অনুভূমিক পাম্প সিএম 10 সিএম 15 সিএম 25 পাম্প প্রতিস্থাপন করতে এইএস এসওএস গ্লাইফ কার্টিজ পাম্পের জন্য মেকানিক্যাল সিল আরি-এক্কে সিএম 12 সিএম 16 গ্রান্ডফস সিএম সিএমই সিএমভি পাম্প সিএম 1 সিএম 3 সিএম 5 Grundfoss পাম্পঃ JP Ch8 Ch12 CRK (I) 2 CRK (I) 4 SPK1 SPK2 SPK4 SPK8 Cr2 Cr4 AQQE AQQV 96932392 |
|
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
