পণ্যের বিবরণ:
|
| ট্রেমার্ক: | YUEMI | ফাংশন: | জল পাম্প |
|---|---|---|---|
| ব্যবহার: | ভারসাম্যহীন | খাদ ব্যাস: | 20 মিমি ~ 130 মিমি |
| সেকেন্ডারি সিলিং: | FKM SIC SIC SIC | স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড |
| কীওয়ার্ড: | পাম্প সীল | প্রকার: | একক বসন্ত |
| শৈলী: | যান্ত্রিক সীল | অপারেটিং তাপমাত্রা: | 180 ডিগ্রি সেলসিয়াস পর্যন্ত |
| তরল সামঞ্জস্য: | জল, তেল, রাসায়নিক | অ্যাপ্লিকেশন: | পাম্প, মিক্সার, আন্দোলনকারী |
| উপাদান: | কার্বন, স্টেইনলেস স্টীল | খাদ ব্যাস: | 20 মিমি ~ 130 মিমি |
| বৈশিষ্ট্য: | একক বা ডাবল সিল, ভারসাম্যপূর্ণ বা ভারসাম্যহীন | গতি পরিসীমা: | ≤20মি |
| বসন্ত উপাদান: | স্টেইনলেস স্টীল | সিলের ধরন: | যান্ত্রিক |
| মুখের উপাদান: | কার্বন, সিলিকন কার্বাইড | ||
| বিশেষভাবে তুলে ধরা: | মাঝারি আকারের সেন্ট্রিফুগাল পাম্প যান্ত্রিক সীল,GB103 সেন্ট্রিফুগাল পাম্প যান্ত্রিক সিলিং,GB103 জল পাম্পের জন্য যান্ত্রিক সিলিং |
||

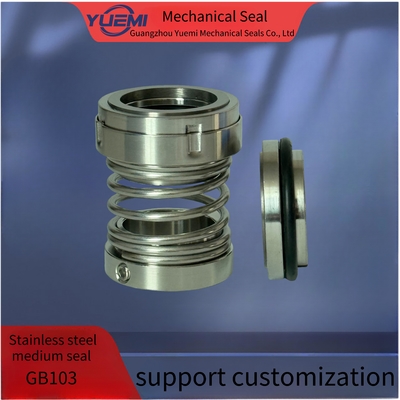

রাসায়নিক জল পাম্প এবং কাগজ শিল্পের জন্য স্টেইনলেস স্টীল মাঝারি আকারের যান্ত্রিক সীল GB103
স্ট্যান্ডার্ড ভারসাম্যহীন যান্ত্রিক সীল বিভিন্ন ধরণের উপকরণ এবং মুখের সমন্বয় যা DIN 24960, ISO 3069, GB6556 মান অনুযায়ী,সাধারণত শিল্পের চাহিদা পূরণের জন্য প্রক্রিয়া পাম্পে ব্যবহৃত হয়.
সিলড চেম্বারে চাপঃ≤1MPa
সিল করা চেম্বারে তাপমাত্রাঃ
-৪৫°C থেকে ১৮০°C পর্যন্ত
-২৫°সি-২২০°সি (("ভি"রিং)
রৈখিক গতিঃ ≤20m/Sec
মাঝারিঃ পানি, তেল ইত্যাদি মাঝারি ক্ষয়কারী এবং মাঝারি থেকে কম
| প্রজাতি | d1 | d3 | d6 | d7 | এল | L1 | L3 |
| h6 | H11 | H8 | |||||
| ১০৩-২০ | 20 | 37 | 30.5 | 40 | 63 | 58 | 44 |
| ১০৩-২২ | 22 | 39 | 32.5 | 42 | 67 | 62 | 48 |
| ১০৩-২৫ | 25 | 42 | 35.5 | 45 | 67 | 62 | 48 |
| ১০৩-২৮ | 28 | 45 | 38.5 | 48 | 69 | 64 | 50 |
| ১০৩ - ৩০ | 30 | 52 | 40.5 | 50 | 75 | 70 | 56 |
| ১০৩-৩৫ | 35 | 57 | 45.5 | 55 | 79 | 74 | 60 |
| ১০৩-৪০ | 40 | 62 | 50.5 | 60 | 83 | 78 | 64 |
| 103.45 | 45 | 67 | 55.5 | 65 | 90 | 85 | 71 |
| ১০৩-৫০ | 50 | 72 | 60.5 | 70 | 94 | 89 | 75 |
| ১০৩-৫৫ | 55 | 77 | 65.5 | 75 | 96 | 91 | 77 |
| ১০৩-৬০ | 60 | 82 | 70.5 | 80 | 96 | 91 | 77 |
| ১০৩-৬৫ | 65 | 92 | 80.5 | 90 | 111 | 106 | 89 |
| ১০৩-৭০ | 70 | 97 | 85.5 | 97 | 116 | 110 | 91 |
| ১০৩-৭৫ | 75 | 102 | 90.5 | 102 | 116 | 110 | 91 |
| ১০৩-৮০ | 80 | 107 | 95.5 | 107 | 123 | 117 | 98 |
| ১০৩-৮৫ | 85 | 112 | 100.5 | 112 | 125 | 119 | 100 |
| ১০৩-৯০ | 90 | 117 | 105.5 | 117 | 126 | 120 | 101 |
| ১০৩-৯৫ | 95 | 122 | 110.5 | 122 | 126 | 120 | 101 |
| ১০৩-১০০ | 100 | 127 | 115.5 | 127 | 126 | 120 | 101 |
| ১০৩-১১০ | 110 | 141 | 130.5 | 142 | 153 | 147 | 126 |
| ১০৩-১২০ | 120 | 151 | 140.5 | 152 | 153 | 147 | 126 |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
