পণ্যের বিবরণ:
|
| ট্রেমার্ক: | YUEMI | ফাংশন: | জল পাম্প |
|---|---|---|---|
| ব্যবহার: | ভারসাম্যহীন | খাদ ব্যাস: | 35 মিমি ~ 130 মিমি |
| সেকেন্ডারি সিলিং: | এফকেএম এসআইসি এসআইসি | স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড |
| কীওয়ার্ড: | পাম্প সীল | প্রকার: | একক বসন্ত |
| শৈলী: | যান্ত্রিক সীল | ||
| বিশেষভাবে তুলে ধরা: | ওডিএম একক স্প্রিং যান্ত্রিক সিলিং,GB105 একক স্প্রিং যান্ত্রিক সিলিং,GB105 যান্ত্রিক প্যাকেজিং সিল |
||

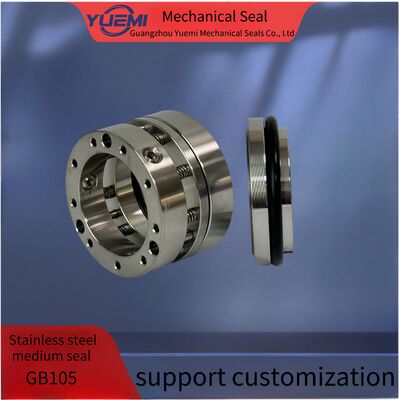

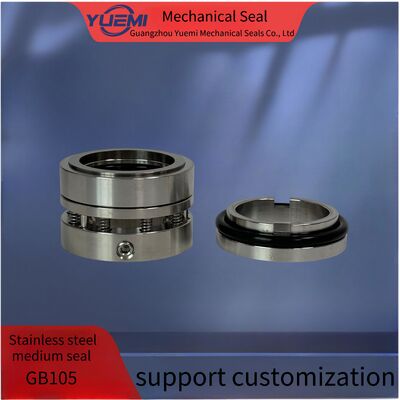

রাসায়নিক জল পাম্প এবং কাগজ শিল্পের জন্য স্টেইনলেস স্টীল মাঝারি আকারের যান্ত্রিক সীল GB105
105 সিলিংঃসামগ্রী, একক সিলিং, একাধিক স্প্রিংস, ভারসাম্যহীন, ড্রাইভ স্ক্রিন
105B সিলিংঃ বিষয়বস্তু, একক সিলিং, একাধিক স্প্রিংস, ভারসাম্যপূর্ণ, ড্রাইভ স্ক্রু
মাঝারিঃ তেল, কয়লা তেল, ডিজেল, গ্যাচ, অপরিশোধিত তেল, ভারী তেল, লুব্রিকেন্টস,বেনজিন, পাইরিডিন,ফেনল, নাইট্রিক এসিড,কেন্দ্রিত স্লোরিক এসিড,এসিটিক এসিড,উরিয়া,লয়,সাগরীয় জল
সিলড চেম্বারে চাপঃ 105=0.8MPa 105B=1.6MPa
সিল করা চেম্বারে তাপমাত্রাঃ-৪৫°সি~২০০°সি
রৈখিক বেগঃ ৩০০০r/mm ((২৫m/Sec)
| d | D0 | ডি | ডি১ | ডি২ | ডি৩ | L1 | L2 | L3 | L4 |
| 35 | 28 | 57 | 45 | 55 | 60 | 38 | 53 | 48 | 63 |
| 40 | 34 | 62 | 50 | 60 | 65 | 38 | 53 | 48 | 63 |
| 45 | 38 | 67 | 55 | 65 | 70 | 39 | 54 | 49 | 64 |
| 50 | 44 | 72 | 60 | 70 | 75 | 39 | 54 | 49 | 64 |
| 55 | 48 | 77 | 65 | 75 | 80 | 39 | 54 | 49 | 64 |
| 60 | 52 | 82 | 70 | 80 | 85 | 39 | 54 | 49 | 64 |
| 65 | 58 | 91 | 80 | 90 | 95 | 44 | 62 | 51 | 69 |
| 70 | 62 | 96 | 85 | 97 | 100 | 44 | 65 | 54 | 75 |
| 75 | 66 | 101 | 90 | 102 | 105 | 44 | 65 | 54 | 75 |
| 80 | 72 | 126 | 95 | 107 | 110 | 44 | 65 | 54 | 75 |
| 85 | 76 | 111 | 100 | 112 | 115 | 46 | 67 | 56 | 77 |
| 06 | 82 | 116 | 105 | 117 | 120 | 46 | 67 | 56 | 77 |
| 95 | 85 | 121 | 110 | 122 | 125 | 46 | 67 | 56 | 77 |
| 100 | 90 | 126 | 115 | 127 | 130 | 46 | 67 | 56 | 77 |
| 110 | 100 | 140 | 130 | 142 | 145 | 51 | 74 | 63 | 86 |
প্রযুক্তিগত পরামিতি
| তাপমাত্রা | -30°C~+200°C |
| চাপ | ≤2Mp a |
| গতি | ≤10m/s |
| মাঝারি | জল |
উপাদান
| রোটারি রিং |
SiC/VIT |
| স্টেশনারি রিং |
SiC/VIT |
| বসন্ত | SUS304/SUS316 |
| স্থির আসন | SUS304/SUS316 |
| সেকেন্ডারি সিল |
ভিটন/ইপিডিএম |
| রোটারি রিং হোল্ডার | SUS304/SUS316 |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
আমরা উচ্চ মানের পণ্য সরবরাহ করতে ক্লায়েন্টদের সাথে আন্তরিকভাবে সহযোগিতা করতে চাই। আমরা একটি দীর্ঘমেয়াদী সহযোগিতা সম্পর্ক স্থাপন করতে বিশ্বাস করি যা সাফল্যের মূল চাবিকাঠি।
1আমরা কে?
আমরা গুয়াংডংশেং, চীন ভিত্তিক, 2014 থেকে শুরু, পশ্চিম ইউরোপে বিক্রি ((30.00%), উত্তর আমেরিকা ((30.00%), দক্ষিণ-পূর্ব এশিয়া ((20.00%), দক্ষিণ আমেরিকা ((10.00%), মধ্যপ্রাচ্য ((10.00%).
2আমরা কিভাবে গুণগত মানের নিশ্চয়তা দিতে পারি?
সর্বদা একটি প্রাক-উত্পাদন নমুনা ভর উত্পাদন আগে;
চালানের আগে সর্বদা চূড়ান্ত পরিদর্শন;
3আমাদের কাছ থেকে কি কিনতে পারবেন?
বিভিন্ন বিশ্বখ্যাত ব্র্যান্ডের পাম্পের জন্য যান্ত্রিক সিলিং
4আমাদের কাছ থেকে কেন কিনবেন, অন্য সরবরাহকারীদের কাছ থেকে নয়?
আমরা ১৫ বছরের শিল্প অভিজ্ঞতা সম্পন্ন একটি প্রস্তুতকারক।
5আমরা কি ধরনের সেবা দিতে পারি?
গ্রহণযোগ্য ডেলিভারি শর্তাবলীঃ FOB,CIF,EXW,DDP, এক্সপ্রেস ডেলিভারি;
গৃহীত অর্থ প্রদানের মুদ্রাঃ USD,EUR,JPY,CAD,AUD,HKD,GBP,CNY,CHF;
গ্রহণযোগ্য অর্থ প্রদানের ধরনঃ টি/টি,এল/সি,মনিগ্রাম,ওয়েস্টার্ন ইউনিয়ন,নগদ;
ভাষা: ইংরেজি,চাইনিজ,স্প্যানিশ,ফরাসি,রাশিয়ান,ইতালীয়
ব্যক্তি যোগাযোগ: ZENG
টেল: +8617620005542
