পণ্যের বিবরণ:
|
| ট্রেমার্ক: | YUEMI | ফাংশন: | জল পাম্প |
|---|---|---|---|
| ব্যবহার: | ভারসাম্যহীন | খাদ ব্যাস: | 12 মিমি ~ 25.4 মিমি |
| সেকেন্ডারি সিলিং: | এফকেএম এসআইসি এসআইসি | স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড |
| কীওয়ার্ড: | পাম্প সীল | প্রকার: | একক বসন্ত |
| শৈলী: | যান্ত্রিক সীল | ||

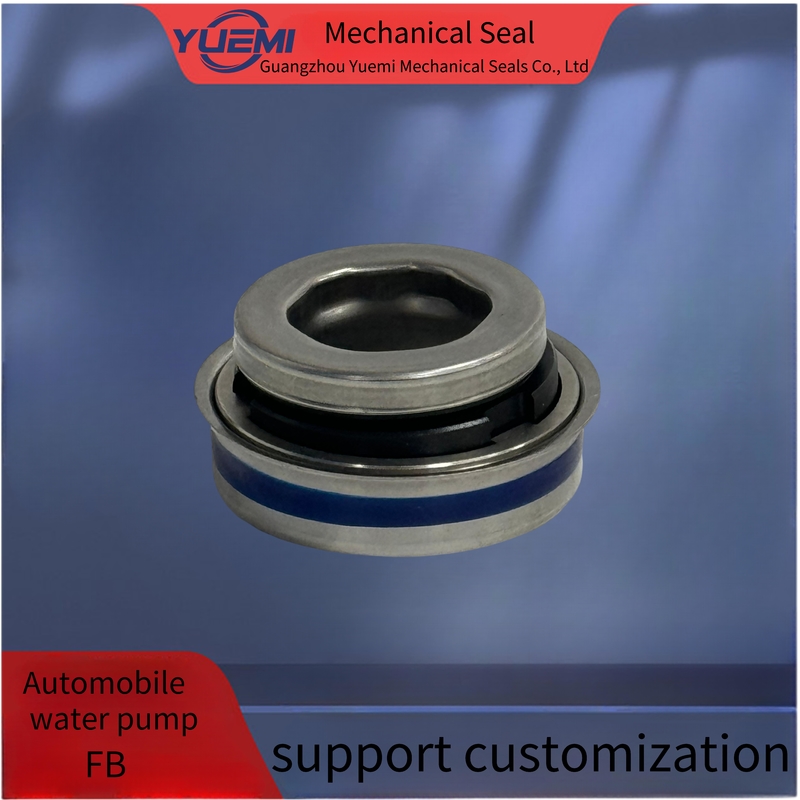

| বিশেষভাবে তুলে ধরা: | মোটরগাড়ি যান্ত্রিক সিলিং পাম্প,ইন্টিগ্রেটেড মেকানিক্যাল সিলিং পাম্প,অটোমোবাইল কার্তুজের যান্ত্রিক সিলিং |
||
চাপঃ s0.3MPa
ঘূর্ণন গতিঃ s9000r/min
তাপমাত্রাঃ -30°C-+150°C
মাঝারিঃপরিচ্ছন্ন পানি সমুদ্রের পানি,গ্যাস ইঞ্জিন এবং হিমায়ন
রোটারি রিং (সেরামিক/সিক)
কার্বোনেড (প্লাস্টিকের কার্বন/কার্বন/সিক)
দ্বিতীয় সীল ((NBR/EPOM/HNBR/Fkm)
স্প্রিং 4 অন্যান্য অংশ (SUS304 SU5316)
| মডেল | ডি১ | ডি২ | ডি৩ | ডি৭ | L1 | L4 |
| এফবি-১২ | 12.0 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-12A | 12.0 | 38.10 | 43.7 | 25.0 | 9.3 | 8.0 |
| FB-12B | 12.0 | 00.0E | 35.0 | 25.0 | 9.1 | 6.0 |
|
FB-12C |
12.0 | 30.00 | 35.0 | 25.0 | 7.5 | 8.0 |
| FB-12D | 12.0 | 36.50 | 41.0 | 25.0 | 9.3 | 8.0 |
| FB-12E | 12.0 | 00.00 | 35.0 | 25.0 | 8.8 | 8.0 |
| FB-12G | 12.0 | 40.00 | 43.8 | 25.0 | 9.3 | 8.0 |
| FB-12H | 12.0 | 00.0E | 35.0 | 25.0 | 7.1 | 8.0 |
| FB-12L | 12.0 | 33.40 | 38.0 | 25.0 | 10.6 | 6.7 |
| এফবি-১২।5 | 12.0 | 28.50 | 31.3 | 25.0 | 9.3 | 8.0 |
| এফবি-১৩ | 13.0 | 00.0E | 35.0 | 25.0 | 9.3 | 8.0 |
| এফবি-১৫ | 15.0 | 36.50 | 41.5 | 28.7 | 10.9 | 8.0 |
| FB-15A | 15.0 | 00.0E | 34.5 | 28.7 | 10.6 | 8.0 |
| এফবি-১৬ | 15.918 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-16C | 15.918 | 35.00 | 40.0 | 30.4 | 11.6 | 8.0 |
| FB-16L | 15.918 | 38.10 | 43.5 | 30.4 | 10.9 | 8.0 |
| এফবি-১৬।5 | 15.918 | 34.20 | 40.0 | 30.4 | 11.9 | 7.0 |
| এফবি-১৭ | 17.0 | 35.00 | 40.0 | 30.4 | 13.6 | 8.0 |
| এফবি-২০ | 20.0 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| FB-1/2" | 12.700 | 30.00 | 35.0 | 25.0 | 9.3 | 8.0 |
| FB-5/8" | 15.875 | 36.50 | 41.5 | 30.4 | 10.9 | 8.0 |
| FB-3/4" | 19.050 | 40.00 | 43.8 | 37.0 | 12.0 | 9.5 |
| এফবি-১* | 25,400 | 50.80 | 56.0 | 42.5 | 11.0 | 13.2 |
| শ্যাফ্টের আকার | ১২ মিমি থেকে ২৫.৪ মিমি |
| উপাদান | মুখ:কার্বন, সিআইসি, টিসি সিট: সিরামিক, সিআইসি, টিসি ও-রিং:এনবিআর,ইপিডিএম,এফকেএম,আফলাস,এফইপি,কালরেজ,চেমরাজ ইত্যাদি স্প্রিংঃ এসএস৩০৪, এসএস৩১৬ অন্যান্য ধাতব যন্ত্রাংশ: এস এস ৩০৪, এস এস ৩১৬ |
| পারফরম্যান্স ক্ষমতা |
তাপমাত্রাঃ-30°C থেকে 200°C, ও-রিং উপাদান উপর নির্ভর করে এন্ড প্লে/অক্সিয়াল ফ্লোটিং মঞ্জুরিঃ ±1 মিমি |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
