পণ্যের বিবরণ:
|
| Shaft diameter: | HI-76.2mm | Secondary Sealing: | Fkm NBR CA SIC |
|---|---|---|---|
| Sealing Face: | Silicon carbide | Equivalent: | John Crane Mechanical Seal Type |
| Temperature: | -30C°~200C° | Application: | Water Pumps, Centrifugal Pumps |
| Stationary Ring: | Ceramic/SiC/TC | Speed: | Up to 12 m/s |
| Transport Package: | box | ||
| বিশেষভাবে তুলে ধরা: | হাইড্রোস্টাল স্যুয়েজ পাম্প মেকানিক্যাল সিল,নিকাশী পাম্পের যান্ত্রিক সিলিং |
||

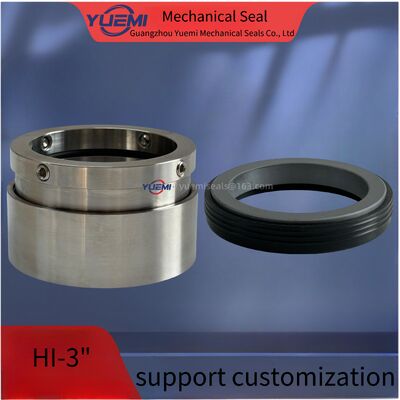

হাইড্রোস্টাল নিকাশী পাম্প মেকানিক্যাল সিলিং HI-76.2mm HI-3 "ইম্পেলার শেষ মেকানিক্যাল সিলিং
প্রযুক্তিগত পরামিতি
| তাপমাত্রা | -30°C~+200°C |
| চাপ | ≤1.2Mp a |
| গতি | ≤10m/s |
| মাঝারি | জল |
উপাদান
| রোটারি রিং |
SiC/VIT |
| স্টেশনারি রিং |
SiC/VIT |
| বসন্ত | SUS304/SUS316 |
| স্থির আসন | SUS304/SUS316 |
| সেকেন্ডারি সিল |
ভিটন/ইপিডিএম |
| রোটারি রিং হোল্ডার | SUS304/SUS316 |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
আমরা উচ্চ মানের পণ্য সরবরাহ করতে ক্লায়েন্টদের সাথে আন্তরিকভাবে সহযোগিতা করতে চাই। আমরা একটি দীর্ঘমেয়াদী সহযোগিতা সম্পর্ক স্থাপন করতে বিশ্বাস করি যা সাফল্যের মূল চাবিকাঠি।
