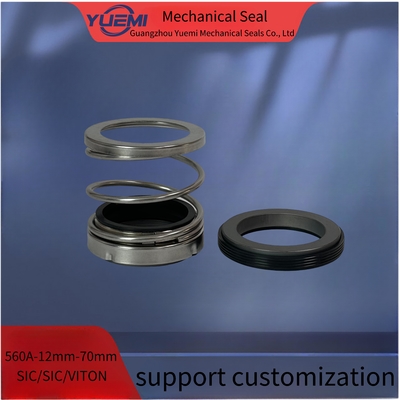

পণ্যের বিবরণ:
|
| খাদ ব্যাস: | 0.৫-৩ ইঞ্চি মিমি | সেকেন্ডারি সিলিং: | SIC SIC VIT |
|---|---|---|---|
| প্রতিস্থাপন: | Ea560 | প্রস্তাবিত অ্যাপ্লিকেশন: | নিকাশী পাম্প, রাসায়নিক পাম্প, প্রক্রিয়া পাম্প |
| প্রকার: | একক বসন্ত | শৈলী: | যান্ত্রিক সীল |
| বিশেষভাবে তুলে ধরা: | জন ক্রেন ওয়াটার পাম্প মেকানিক্যাল সিল,জন ক্রেন ওয়াটার পাম্প মেকানিক্যাল সিল,ওয়াটার পাম্প মেকানিক্যাল সিল প্রতিস্থাপন |
||
অ্যাপ্লিকেশন জল পাম্প মডেল জোড়া টেবিল
| মডেল | d1 ((ইঞ্চি) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8 " | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2 " | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8 " | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| ৫৬০বি-৩/৪" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8 " | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| ৫৬০বি-১" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4 " | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2 " | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8 " | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4 " | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8 " | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| ৫৬০বি-২" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8 " | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4 " | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8 " | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4 " | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| ৫৬০বি-৩" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
প্রযুক্তিগত পরামিতি
| তাপমাত্রা | -30°C~+200°C |
| চাপ | ≤ 1 এমপিএ |
| গতি | ≤12m/s |
| মাঝারি | জল পাম্প |
উপাদান
| রোটারি রিং | এসআইসি কার সিই টিসি |
| স্টেশনারি রিং |
এসআইসি কার সিই টিসি |
| বসন্ত | SUS304/SUS316 |
| স্থির আসন | SUS304/SUS316 |
| সেকেন্ডারি সিল |
ভিটন/ইপিডিএম |
| রোটারি রিং হোল্ডার | SUS304/SUS316 |
YM560B-এর যান্ত্রিক সিলিং সাধারণ ব্যবহারের জন্য আদর্শ, যা বড় ব্যাচের উৎপাদনের জন্য ডিজাইন করা হয়েছে। সহজেই বিনিময়যোগ্য অংশগুলির কারণে দক্ষ স্টক রাখা।টাইপ 560B সিরিজ ব্যাপকভাবে সেন্ট্রিফুগাল পাম্প ব্যবহার করা হয়, টারবাইন পাম্প, কম্প্রেসার, গরম পানির পাম্প এবং অন্যান্য ঘূর্ণমান শ্যাফ্ট সরঞ্জাম।
একক এবং ealstomer বেলু মেশিন সিলিং
দ্বি-দিকের
অ স্লাইডিং ডিজাইন কাঠামো, ইলাস্টোমার বেলু স্বয়ংক্রিয়ভাবে প্রাথমিক রিং পরিধানের জন্য ক্ষতিপূরণ দেয়
YM560B,YM560K,YM560C,YM560A বিভিন্ন স্ট্যান্ডার্ড কাজের দৈর্ঘ্যের সাথে উপলব্ধ মাত্রিক ডেটাতে পার্থক্য দেখায়।
মেট্রিক এবং ইঞ্চি আকারে উপলব্ধ
EA560A এছাড়াও দুই সেট বিন্যাসে ডাবল মুখ যান্ত্রিক সীল হিসাবে ব্যবহার করা যেতে পারে
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
