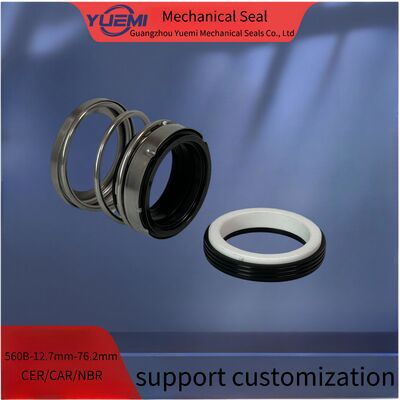

পণ্যের বিবরণ:
|
| প্রকার: | রাবার বেলো সীল | ফাংশন: | পাম্প |
|---|---|---|---|
| ব্যবহার: | ভারসাম্যহীন | খাদ ব্যাস: | 0.৫-৩ ইঞ্চি মিমি |
| মুখ: | এনবিআর সিএ সিই | কীওয়ার্ড: | ইলাস্টোমার বেল্লো সিল |
| বিশেষভাবে তুলে ধরা: | এনবিআর ওয়াটার পাম্প মেকানিক্যাল সিল,CA জল পাম্প যান্ত্রিক সিলিং,সিই জল পাম্প যান্ত্রিক সিলিং |
||
অ্যাপ্লিকেশন জল পাম্প মডেল জোড়া টেবিল
| মডেল | d1 ((ইঞ্চি) | d3 | d6 | d7 | 11 | 13 |
| 560B-3/8 " | 9.525 | 23.5 | 14.3 | 22.23 | 28.6 | 7.9 |
| 560B-1/2 " | 12.700 | 26 | 17.5 | 25.4 | 28.6 | 7.9 |
| 560B-5/8 " | 15.875 | 30 | 20.6 | 31.75 | 32.5 | 10.3 |
| ৫৬০বি-৩/৪" | 19.050 | 32.5 | 23.8 | 34.93 | 32.5 | 10.3 |
| 560B-7/8 " | 22.225 | 37.5 | 27.0 | 38.1 | 34.1 | 10.3 |
| ৫৬০বি-১" | 25.400 | 44 | 30.2 | 41.28 | 36.5 | 11.1 |
| 560B-1-1/8" | 28.575 | 48 | 33.3 | 44.45 | 38.1 | 11.1 |
| 560B-1-1/4 " | 31.750 | 50 | 36.5 | 47.63 | 38.1 | 11.1 |
| 560B-1-3/8" | 34.925 | 54.5 | 39.7 | 50.8 | 39.7 | 11.1 |
| 560B-1-1/2 " | 38.100 | 58.5 | 42.9 | 53.98 | 39.7 | 11.1 |
| 560B-1-5/8 " | 41.275 | 64 | 46 | 60.33 | 47.6 | 12.7 |
| 560B-1-3/4 " | 44.450 | 67 | 49.2 | 63.5 | 47.6 | 12.7 |
| 560B-1-7/8 " | 47.625 | 71 | 52.4 | 66.68 | 50.8 | 12.7 |
| ৫৬০বি-২" | 50.800 | 73.5 | 55.6 | 69.85 | 50.8 | 12.7 |
| 560B-2-1/8 " | 53.975 | 75.6 | / | 76.2 | 57.2 | 14.3 |
| 560B-2-1/4 " | 57.150 | 80 | 65 | 79.38 | 57.2 | 14.3 |
| 560B-2-3/8" | 60.325 | 79.6 | / | 82.55 | 57.2 | 14.3 |
| 560B-2-1/2" | 63.500 | 84.9 | 70 | 85.73 | 60.3 | 14.3 |
| 560B-2-5/8 " | 66.675 | 84.6 | / | 85.725 | 65.1 | 15.9 |
| 560B-2-3/4 " | 69.850 | 93 | / | 88.9 | 65.1 | 15.9 |
| ৫৬০বি-৩" | 76.200 | 102 | / | 98.425 | 68.3 | 15.9 |
অপারেটিং শর্তাবলী
| চাপঃ ≤0.8Mpa |
| ঘূর্ণন গতি: ≤10m/sec |
| তাপমাত্রাঃ≤-40 ~ 150°C |
| অ্যাপ্লিকেশনঃ |
| অটো-কুলিং পাম্প, সেন্ট্রিফুগাল পাম্প, ডুবন্ত পাম্প এবং সাধারণ শিল্প পাম্পে তেল, জল এবং সাধারণ ক্ষয়কারী তরল ব্যবহার। |
| ডিজাইন বৈশিষ্ট্যঃ |
| নন-ব্লকিং একক কয়েল স্প্রিং স্ব-নিয়ন্ত্রিত বৈশিষ্ট্য অতিরিক্ত শ্যাফ্টের জন্য ক্ষতিপূরণ দেয়। অনেক স্পেসিফিকেশন এবং ডিজাইনের জন্য উপযুক্ত। |
উপাদান:
| 1 | স্টেশনারি রিং | সিরামিক/সিআইসি/টিসি |
| 2 | রোটারি রিং | কার্বন/সিসি/টিসি/এসইউএস৩০৪ |
| 3 | সেকেন্ডারি সিল | এনবিআর/ইপিডিএম/ভিটন |
| 4 | স্পিনিং&অন্যান্য অংশ | SUS304/SUS316L |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
