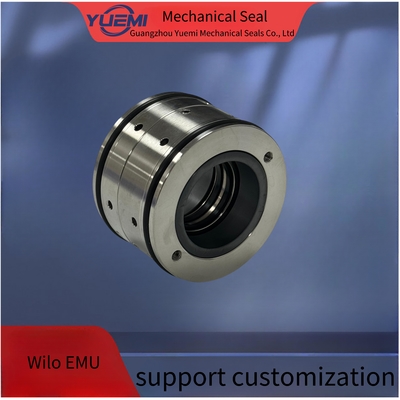

জার্মান নিকাশী কনটেইনারযুক্ত উইলো পাম্প মেকানিকাল সিল কোম্পানি EMU-35/50/75mm

ইএমইউ হল পুরোনো প্রজন্মের ইবিএনএস ও.ই.এম. সিলগুলির সরাসরি প্রতিস্থাপন।
একটি সামান্য পরিবর্তিত সিল ইনস্টল করা হয়, যা সরাসরি ভলকান টাইপ ইএমইউ দ্বারা প্রতিস্থাপিত হয়।
নিম্নলিখিত টেবিলের D3 মাত্রা ব্যবহার করে সঠিক সনাক্তকরণের জন্য সিট হাউজের মাত্রা।
টাইপ 1640 সম্পূর্ণ যান্ত্রিক সীল সমন্বয় বা মেরামত কিট আকারে পাওয়া যায়। কিট উভয় অন্তর্ভুক্ত
ইও-রিং সহ স্থির মুখ, ইলাস্টোমার ডায়াফ্রাম সহ কেন্দ্রীয় ঘূর্ণনশীল, অ্যান্টি-রোটেশন পিন এবং স্প্রিংস
স্টেশনারি, এবং কলেটগুলির জন্য সমর্থন পিন। নির্দিষ্ট করুন।

প্রযুক্তিগত পরামিতি

উপাদান

প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত

নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।

স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.

2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।

3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"

বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।

নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
