পণ্যের বিবরণ:
|

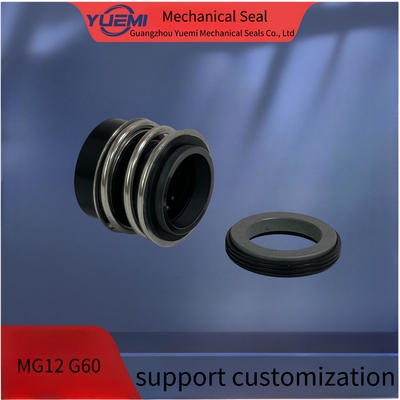

| ট্রেমার্ক: | YUEMI | ফাংশন: | জল পাম্পের জন্য রাবার বেল্লো মেকানিক্যাল সিল |
|---|---|---|---|
| ব্যবহার: | ভারসাম্যহীন যান্ত্রিক সীল | খাদ ব্যাস: | MG12 G60 |
| সেকেন্ডারি সিলিং: | FKM CAR SIC TC CE NBR EPDM | কীওয়ার্ড: | দীর্ঘস্থায়ী |
| বিশেষভাবে তুলে ধরা: | এম জি ১২ সেন্ট্রিফুগাল পাম্প সিল,বোরগম্যান জি৬০ সেন্ট্রিফুগাল পাম্প সিল,এমজি১২ মেটাল বেলো মেকানিক্যাল সিলিং |
||
| d1 | d3 | d7 | d8 | d7-1 | ১৩ | l2 | ১ | ১.৪ | ১৫ এম জি ১ | ১৬ এম জি ১ এস ২০ | ১৭ এম জি ১২ | ১৮ এম জি ১৩ |
| 10 | 22 | 21 | 19.2 | 24.6 | 6.5 | 6.5 | 6 | 10 | 14.7 | 25.5 | 26 | 33.5 |
| 12 | 24.5 | 23 | 21.6 | 27.8 | 6.5 | 5.5 | 9 | 10 | 15.2 | 25.5 | 26 | 33.5 |
| 14 | 28 | 25 | 24.6 | 30.95 | 6.5 | 5.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 15 | 28 | 27 | 24.6 | 30.95 | 6.5 | 6.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 16 | 28 | 27 | 28 | 30.95 | 6.5 | 7.5 | 10.5 | 10 | 17.2 | 25.5 | 28.5 | 33.5 |
| 18 | 31.5 | 33 | 30 | 34.15 | 7.5 | 8 | 10.5 | 11.4 | 19.7 | 25.5 | 30.1 | 37.7 |
| 19 | 36.5 | 35 | 35 | 34.15 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 20 | 36.5 | 35 | 35 | 35.7 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 22 | 36.5 | 37 | 35 | 37.3 | 7.5 | 7.5 | 10.5 | 11.4 | 21.7 | 25.5 | 30.1 | 37.7 |
| 24 | 42 | 39 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 22.7 | 25.5 | 32.7 | 42.7 |
| 25 | 42 | 40 | 38 | 40.5 | 7.5 | 7.5 | 10.5 | 11.4 | 23.2 | 25.5 | 32.7 | 42.7 |
| 28 | 48.5 | 43 | 42 | 46.65 | 7.5 | 9 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 30 | 48.5 | 45 | 45 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 26.7 | 33.5 | 35.2 | 42.7 |
| 32 | 53 | 48 | 48 | 50.8 | 7.5 | 10.5 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 33 | 53 | 48 | 50 | 54 | 7.5 | 11 | 12 | 11.4 | 27.7 | 33.5 | 35.2 | 47.7 |
| 35 | 56.5 | 50 | 52 | 54 | 7.5 | 11 | 12 | 11.4 | 28.7 | 33.5 | 35.2 | 47.7 |
| 38 | 58.5 | 56 | 55 | 57.15 | 9 | 10.5 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 40 | 61.5 | 58 | 58 | 60.35 | 9 | 10.8 | 12 | 14 | 30.2 | 33.5 | 36.2 | 46.2 |
| 42 | 65 | 61 | 62 | 63.5 | 6 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 46.2 |
| 43 | 65 | 61 | 62 | 63.5 | 9 | 12 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 45 | 67.5 | 63 | 64 | 63.5 | 9 | 11.5 | 12 | 14 | 30.2 | 41.5 | 36.2 | 51.2 |
| 48 | 70 | 66 | 68.4 | 66.7 | 9 | 11.5 | 12 | 14 | 30.7 | 41.5 | 36.2 | 51.2 |
| 50 | 73.5 | 70 | 69.3 | 69.85 | 9.5 | 11.5 | 13.5 | 15 | 30.7 | 41.5 | 38.2 | 50.7 |
| 53 | 78 | 73 | 72.3 | 73.05 | 11 | 12.5 | 13.5 | 15 | 33.2 | 41.5 | 36.7 | 59.2 |
| 55 | 80.5 | 75 | 75.4 | 76.2 | 11 | 13.5 | 13.5 | 15 | 35.2 | 41.5 | 36.7 | 59.2 |
| 58 | 85 | 78 | 78.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 37.2 | 41.5 | 41.7 | 59.2 |
| 60 | 88 | 80 | 80.4 | 79.4 | 11 | 13.5 | 13.5 | 15 | 38.2 | 41.5 | 41.7 | 59.2 |
| 65 | 93 | 85 | 85.4 | 92.1 | 11 | 13 | 16 | 15 | 40.2 | 49.5 | 41.7 | 69.2 |
| 68 | 96 | 90 | 91.5 | 95.25 | 11.5 | 13.7 | 16 | 18 | 40.2 | 49.5 | 41.3 | 69 |
| 70 | 99 | 92 | 92 | 95.25 | 11.5 | 13 | 16 | 18 | 40.2 | 49.5 | 49 | 69 |
| 75 | 106.5 | 97 | 99 | 101.6 | 11.5 | 14 | 16 | 18 | 40.2 | 52.5 | 49 | 69 |
| 08 | 111.5 | 105 | 104 | 114.3 | 12 | 15 | 20 | 18.3 | 40.2 | 56.5 | 48.2 | 78.2 |
| 85 | 119.5 | 110 | 109 | 117.5 | 14 | 15 | 20 | 18.3 | 41.2 | 56.5 | 46.2 | 76.2 |
| 90 | 126.5 | 115 | 114 | 123.85 | 14 | 15 | 20 | 18.3 | 15.2 | 59.5 | 51.2 | 76.2 |
| 95 | 131.5 | 120 | 120.3 | 127 | 14 | 16 | 20 | 17.3 | 46.2 | 59.5 | 51.2 | 76.2 |
| 100 | 136.5 | 125 | 123.3 | 133.35 | 14 | 16 | 20 | 17.3 | 47.2 | 62.5 | 51.2 | 76.2 |
পাম্পঃসব ধরনের ঘূর্ণনশীল সরঞ্জাম,যেমন সেন্ট্রিফুগাল পাম্প,অস্থিরকারী,বেশিরভাগ সাধারণ এবং হালকা রাসায়নিক কাজের জন্য,যেখানেই ইলাস্টোমার সেকেন্ডারি সিল ব্যবহার করা যেতে পারে।
তাপমাত্রাঃ -30°C~200°C
চাপঃ ≤1.2Mpa
গতিঃ ≤12m/sec
ডিজাইন বৈশিষ্ট্যঃ
ইলাস্টোমারিক বেলুন সিল ডিজাইন সহ
স্ট্যাটিকোনারি রিং এর ধরন, DIN24960 এর সাথে সামঞ্জস্যপূর্ণ এবং
ISO3069, G60,G50,G6,G4,G9,G606, ইত্যাদির সাথে মিলিত।
কাজের শর্ত
মিডিয়ামঃ সব ধরনের ঘূর্ণন সরঞ্জাম, যেমন আমাদের সেন্ট্রিফুগাল
পাম্প.অনুসরণকারী,সবচেয়ে সাধারণ এবং হালকা রাসায়নিক কাজের জন্য,
যেখানে ইলাস্টোমার সেকেন্ডারি সিল ব্যবহার করা যেতে পারে ।
তাপমাত্রাঃ -30oC ~ 200oC
চাপঃ ≤1.2MPa
গতিঃ ≤12m/sec
মিশ্রিত উপাদান
স্টেশনারি রিং (সেরামিক / সিসি / টিসি)
রোটারি রিং (কার্বন / সিক / টিসি)
সেকেন্ডারি সিল (এনবিআর / ইপিডিএম / ভিটন)
স্প্রিংস এবং পারফেক্ট পার্টস (স্টিল)
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
