পণ্যের বিবরণ:
|

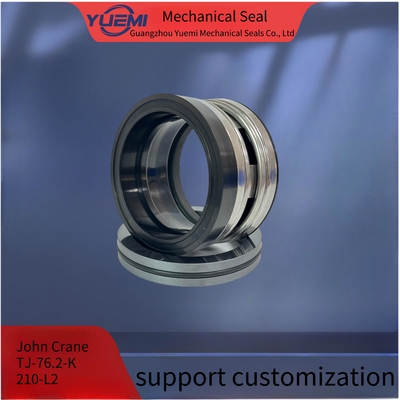

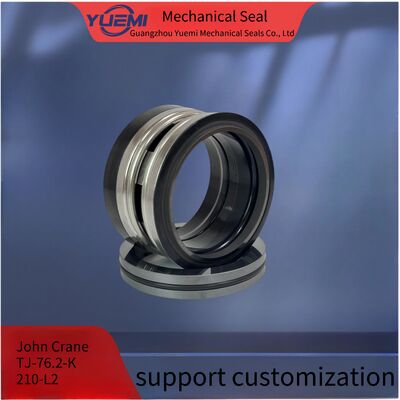

| ট্রেমার্ক: | YUEMI | ফাংশন: | জন ক্রেন ওয়াটার পাম্প |
|---|---|---|---|
| খাদ ব্যাস: | TJ-76.2-K | সেকেন্ডারি সিলিং: | FKM CAR SIC NBR |
| স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড মেকানিক্যাল সিল | প্রকার: | একক বসন্ত |
| বিশেষভাবে তুলে ধরা: | সিলিকন কার্বাইড ওয়াটার পাম্প মেকানিক্যাল সিল,জন ক্রেন স্ট্যান্ডার্ড ওয়াটার পাম্প মেকানিক্যাল সিল,OEM সিলিকন কার্বাইড যান্ত্রিক সিলিং |
||
YL 2100, AKA U4901 বা INT, সেন্ট্রিফুগাল / ভ্যাকুয়াম পাম্প, ডুবে থাকা মোটর, কম্প্রেসার এবং দুরত্ব হ্রাসকারীগুলির জন্য যান্ত্রিক সিল
কাঠামোগত বৈশিষ্ট্যঃএকক শেষ, ভারসাম্যপূর্ণ, স্বাধীন ঘূর্ণন দিক, রাবার বেল্ল, বেল্ল ট্রান্সমিশন যান্ত্রিক সিলিং।এই উপাদান সীল একটি কম্প্যাক্ট গঠন এবং ভাল সামঞ্জস্য আছে এবং এটি ইনস্টল করা সহজ. বেল্লো এবং স্প্রিং সিলিং মুখের চাপ ক্ষতিপূরণ প্রদান করে। রাবার বেল্লো নকশা রেডিয়াল রানআউট প্রতিরোধ করতে পারে যাতে ঘূর্ণনকারী রিংয়ের ভাসমানতা বৃদ্ধি পায়।
শিল্প মানঃDIN24250, ISO3069, GB6556, EN12756
প্রয়োগের ক্ষেত্রঃমূলত সেন্ট্রিফুগাল পাম্প, ভ্যাকুয়াম পাম্প, ডুবে থাকা মোটর, কম্প্রেসার, অস্থিরতা সরঞ্জাম এবং নিকাশী, রাসায়নিক প্রকৌশল, ওষুধের জন্য দুরগতির সরঞ্জামগুলিতে ব্যবহৃত হয়,কাগজ তৈরি এবং খাদ্য প্রক্রিয়াকরণএই উপাদানটি জন ক্রেনের অনুরূপ পণ্যের বিকল্প হিসাবে কাজ করতে পারে।
| মডেল | d1 ((মিমি) | d3 | d7 | 11 | 12 | 13 | 14 |
| ২১০০-১০ | 10 | 20 | 21 | 5 | 15.2 | 27.7 | 35.2 |
| ২১০০-১২ | 12 | 22 | 23 | 6 | 15.2 | 26.7 | 34.2 |
| ২১০০-১৪ | 14 | 24 | 25 | 6 | 15.2 | 29.2 | 34.2 |
| ২১০০-১৫ | 15 | 25 | 26 | 6 | 15.2 | 29.2 | 34.2 |
| ২১০০-১৬ | 16 | 26 | 27 | 6 | 15.2 | 29.2 | 34.2 |
| ২১০০-১৮ | 18 | 32 | 33 | 6 | 20.2 | 31.7 | 39.2 |
| ২১০০-২০ | 20 | 34 | 35 | 6 | 20.2 | 31.7 | 39.2 |
| ২১০০-২২ | 22 | 36 | 37 | 6 | 20.2 | 31.7 | 39.2 |
| ২১০০-২৪ | 24 | 38 | 39 | 6 | 20.2 | 34.2 | 44.2 |
| ২১০০-২৫ | 25 | 39 | 40 | 6 | 20.2 | 34.2 | 44.2 |
| ২১০০-২৮ | 28 | 42 | 43 | 6 | 26.2 | 36.7 | 44.2 |
| ২১০০-৩০ | 30 | 44 | 45 | 7 | 26.2 | 35.7 | 43.2 |
| ২১০০-৩২ | 32 | 46 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| ২১০০-৩৩ | 33 | 47 | 48 | 7 | 26.2 | 35.7 | 48.2 |
| ২১০০-৩৫ | 35 | 49 | 50 | 8 | 26.2 | 34.7 | 47.2 |
| ২১০০-৩৮ | 38 | 54 | 56 | 8 | 30.2 | 37.2 | 47.2 |
| ২১০০-৪০ | 40 | 56 | 58 | 8 | 30.2 | 37.2 | 47.2 |
| ২১০০-৪৩ | 43 | 59 | 61 | 8 | 30.2 | 37.2 | 52.2 |
| ২১০০-৪৫ | 45 | 61 | 63 | 8 | 30.2 | 37.2 | 52.2 |
| ২১০০-৪৮ | 48 | 64 | 66 | 10 | 30.2 | 35.2 | 50.2 |
| ২১০০-৫০ | 50 | 66 | 70 | 10 | 30.2 | 37.7 | 50.2 |
| ২১০০-৫৩ | 53 | 69 | 73 | 10 | 30.2 | 37.7 | 60.2 |
| ২১০০-৫৫ | 55 | 71 | 75 | 10 | 30.2 | 37.7 | 60.2 |
| ২১০০-৫৮ | 58 | 78 | 78 | 10 | 33.2 | 42.7 | 60.2 |
| ২১০০-৬০ | 60 | 80 | 80 | 12 | 33.2 | 40.7 | 58.2 |
| ২১০০-৬৩ | 63 | 83 | 83 | 12 | 33.2 | 40.7 | 58.2 |
| ২১০০-৬৫ | 65 | 85 | 85 | 12 | 33.2 | 40.7 | 68.2 |
| ২১০০-৬৮ | 68 | 88 | 90 | 12 | 33.2 | 40.7 | 68.2 |
| ২১০০-৭০ | 70 | 90 | 92 | 12 | 33.2 | 48.2 | 68.2 |
| ২১০০-৭৫ | 75 | 99 | 97 | 12 | 40.2 | 48.2 | 68.2 |
| ২১০০-৮০ | 80 | 104 | 105 | 14 | 40.2 | 47.7 | 77.7 |
| ২১০০-৮৫ | 85 | 109 | 110 | 14 | 40.2 | 47.7 | 77.7 |
| ২১০০-৯০ | 90 | 114 | 115 | 14 | 40.2 | 52.7 | 77.7 |
| ২১০০-৯৫ | 95 | 119 | 120 | 14 | 40.2 | 52.7 | 77.7 |
| ২১০০-১০০ | 100 | 124 | 125 | 14 | 40.2 | 52.7 | 77.7 |
প্রযুক্তিগত পরামিতি
| তাপমাত্রা | -30°C~+200°C |
| চাপ | ≤2Mp a |
| গতি | ≤10m/s |
| মাঝারি | জল |
উপাদান
| রোটারি রিং |
SiC/VIT |
| স্টেশনারি রিং |
SiC/VIT |
| বসন্ত | SUS304/SUS316 |
| স্থির আসন | SUS304/SUS316 |
| সেকেন্ডারি সিল |
ভিটন/ইপিডিএম |
| রোটারি রিং হোল্ডার | SUS304/SUS316 |
প্রস্তুতিঃ
1. শ্যাফ্ট বাইরের ব্যাসার্ধ tolerances মধ্যে +-0.05mm
2. শ্যাফট রান আউট <0.1 মিমি
3. শ্যাফ শেষ ভাসমান <0.13mm
4, O রিং উপর খাদ উপর কোন ধারালো প্রান্ত
নোটঃ
ইনস্টলেশনের সময়, O রিং কে স্ক্র্যাচ বা ক্ষতি করবেন না। যদি কিছু ক্ষতিগ্রস্ত হয়, নতুন এক প্রতিস্থাপন করার জন্য আমাদের সাথে যোগাযোগ করুন।
স্ট্রাকচারে ইনস্টলেশনঃ
1. কার্তুজ সিল সম্পূর্ণ সেট পরিষ্কার করা হয় এবং সঠিকভাবে বিক্রয় আগে ফুটো পরীক্ষা পাস.
2 সিল এবং শ্যাফ্টের মধ্যে ফিটিং ভলিউম হল dl h6 0.8, এবং শ্যাফ্টের শেষে একটি নেতৃত্বের-ইনজেল থাকা উচিত। স্ক্রু অবস্থানে শ্যাফ্টের বাইরের ব্যাসার্ধটি 0.2 মিমি ছোট হওয়া উচিত,স্ক্রুটি অতিরিক্ত টানতে প্রতিরোধ করে।
3কার্টিজ সিলটি পাম্প চেম্বারে রাখুন, তারপরঃ
উঃ চারটি স্ক্রু বোল্টের ফ্ল্যাঞ্জগুলি আরও শক্ত করে,উপরের অবস্থানে গর্তের মধ্যে মধ্যমটি নিশ্চিত করে "জি"
বিঃ চারটি স্ক্রু আরও শক্ত করুন এবং শ্যাফ্টের হাতাটি শ্যাফ্টের উপর স্থাপন করুন।
C: চারটি গেইজ প্লেট সরিয়ে ফেলুন। দয়া করে সেগুলি সংরক্ষণ করুন এবং ভবিষ্যতে ইনস্টলেশন এবং
ভেঙে ফেলো।
D: ঘর্ষণ তাপ এবং গরম দূর করার জন্য গর্ত"G" সঙ্গে মাঝারি lead_in পাইপ সংযোগ করুন
পাম্প চালানোর সময় সিলিং চেম্বারটি ফ্লাশ করা।
নোটঃ
ইনস্টলেশন শেষ করার জন্য, তিনি ঘূর্ণন পরীক্ষা করার জন্য হাত দিয়ে শ্যাফ্টটি ঘুরিয়েছিলেন এবং তিনি বলেছিলেন যে এটি মসৃণভাবে ঘুরতে পারেনি, সিলটি ভুলভাবে ইনস্টল করা হয়েছিল।
