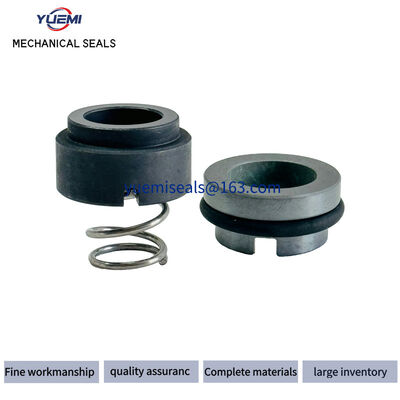

পণ্যের বিবরণ:
|
| আসন: | সিরামিক, টিসি, সিক | বসন্ত উপাদান: | স্টেইনলেস স্টীল |
|---|---|---|---|
| গুণমান নিয়ন্ত্রণ: | 100% নিয়ন্ত্রণ | তরল সামঞ্জস্য: | জল, তেল, হালকা রাসায়নিক |
| উৎপত্তি দেশ: | চীন | মডেল: | এম 3 এন/101/এম 2 এন |
| মূল শব্দ: | যান্ত্রিক সীল | স্ট্যান্ডার্ড বা ননস্ট্যান্ডার্ড: | স্ট্যান্ডার্ড |
| লেয়ারিং: | জল পাম্প বিয়ারিং | ||
| বিশেষভাবে তুলে ধরা: | তাপ তেল পাম্প যান্ত্রিক সিলিং,M3N/101/M2N যান্ত্রিক সিলিং,এম৩এন মেকানিক্যাল সিলিং |
||
| d1 | d3 | d6 | d7 | d8 | d11 | d12 | db | db | আমি3১) | আমি5 | আমি6 | আমি7 | আমি8 | আমি10 | আমি12 | আমি14 | আমি15 | আমি16 | আমি18 | আমি19 | আমি21১) | আমি28 | b | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | 15 | - | - | - | 11.8 | 16.0 | 8 | - | - | - | - | - | - | - | 6.5 | 5.6 | 1.2 | 3.8 | - | - | 10.9 | - | - | 1.2 |
| 8 | 18 | - | - | - | 15.5 | 19.2 | 11 | - | - | - | - | - | - | - | 8.0 | 7.0 | 1.2 | 3.8 | - | - | 15.5 | - | - | 1.2 |
| 10 | 20 | 17 | 21 | 3 | 15.5 | 19.2 | 13 | 40 | 17.5 | 1.5 | 4 | 8.5 | 17.5 | 7.5 | 7.5 | 6.6 | 1.2 | 3.8 | - | - | 15.9 | 6.6 | 8 | 1.2 |
| 12 | 22 | 19 | 23 | 3 | 17.5 | 21.6 | 16 | 40 | 17.5 | 1.5 | 4 | 8.5 | 17.5 | 7.5 | 8.0 | 7.0 | 1.2 | 3.8 | - | - | 16.0 | 6.6 | 8 | 1.2 |
| 14 | 25 | 21 | 25 | 3 | 20.5 | 24.6 | 18 | 40 | 17.5 | 1.5 | 4 | 8.5 | 17.5 | 7.5 | 8.0 | 7.0 | 1.2 | 3.8 | - | - | 16.0 | 6.6 | 8 | 1.2 |
| 15 | 27 | - | - | - | 20.5 | 24.6 | 19 | - | - | - | - | - | - | - | 7.5 | 6.6 | 1.2 | 3.8 | - | - | 17.4 | - | - | 1.2 |
| 16 | 27 | 23 | 27 | 3 | 22.0 | 28.0 | 21 | 40 | 19.5 | 1.5 | 4 | 8.5 | 17.5 | 7.5 | 8.5 | 7.5 | 1.5 | 5.0 | - | - | 19.0 | 6.6 | 8 | 1.5 |
| 18 | 30 | 27 | 33 | 3 | 24.0 | 30.0 | 23 | 45 | 20.5 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 9.0 | 8.0 | 1.5 | 5.0 | 15 | 7 | 20.5 | 7.5 | 8 | 1.5 |
| 20 | 32 | 29 | 35 | 3 | 29.5 | 35.0 | 26 | 45 | 22.0 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 8.5 | 7.5 | 1.5 | 5.0 | 15 | 7 | 22.0 | 7.5 | 8 | 1.5 |
| 22 | 35 | 31 | 37 | 3 | 29.5 | 35.0 | 28 | 45 | 23.5 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 8.5 | 7.5 | 1.5 | 5.0 | 15 | 7 | 23.5 | 7.5 | 8 | 1.5 |
| 24 | 38 | 33 | 39 | 3 | 32.0 | 38.0 | 30 | 50 | 25.0 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 8.5 | 7.5 | 1.5 | 5.0 | 15 | 7 | 25.0 | 7.5 | 8 | 1.5 |
| 25 | 40 | 34 | 40 | 3 | 32.0 | 38.0 | 31 | 50 | 26.5 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 8.5 | 7.5 | 1.5 | 5.0 | 15 | 7 | 26.5 | 7.5 | 8 | 1.5 |
| 26 | 41 | - | - | - | 34.0 | 40.0 | 32 | - | - | - | - | - | - | - | 9.0 | 8.0 | 1.5 | 5.0 | - | - | 26.5 | - | - | 1.5 |
| 28 | 43 | 37 | 43 | 3 | 36.0 | 42.0 | 35 | 50 | 26.5 | 2.0 | 5 | 9.0 | 19.5 | 8.5 | 10.0 | 9.0 | 1.5 | 5.0 | 15 | 7 | 26.5 | 7.5 | 8 | 1.5 |
| 30 | 47 | - | - | - | 39.2 | 45.0 | 37 | - | - | - | - | - | - | - | 11.5 | 10.5 | 1.5 | 5.0 | 15 | 7 | 25.0 | - | - | 1.5 |
| 32 | 48 | - | - | - | 42.2 | 48.0 | 39 | - | - | - | - | - | - | - | 13.0 | 10.5 | 1.5 | 5.0 | 15 | 7 | 28.5 | - | - | 1.5 |
| 35 | 53 | - | - | - | 46.2 | 52.0 | 43 | - | - | - | - | - | - | - | 13.5 | 11.0 | 1.5 | 5.0 | 15 | 7 | 28.5 | - | - | 1.5 |
| 38 | 56 | - | - | - | 49.2 | 55.0 | 47 | - | - | - | - | - | - | - | 13.0 | 10.3 | 1.5 | 5.0 | 16 | 8 | 32.0 | - | - | 1.5 |
|
পারফরম্যান্স ক্ষমতা
|
উপকরণ সমন্বয়
|
|
তাপমাত্রাঃ -২০°সি থেকে ১৮০°সি, ও-রিং উপাদান নির্ভর করে
|
মুখ: কার্বন, সিআইসি, এসআইসি
|
|
চাপঃ ১০ বার পর্যন্ত (অসামঞ্জস্যের ধরন)
|
আসনঃ সিরামিক, সিআইসি, এসআইসি
|
|
গতিঃ ১০ মিটার/সেকেন্ড পর্যন্ত
|
ও-রিং: এনবিআর, ইপিডিএম, এফএফকেএম, আলফা, এফইপি,
ক্যালরেজ, চেম্রেজ ইত্যাদি
|
|
এন্ড প্লে/অক্সিয়াল ফ্ল্যাটে অনুমতিঃ ±0.1 মিমি
|
স্প্রিংঃ এসএস৩০৪, এসএস৩১৬,
|
|
আকারঃ ১০ মিমি থেকে ৮০ মিমি
|
ধাতব অংশঃ এসএস৩০৪, এসএস৩১৬
|
