পণ্যের বিবরণ:
|
| স্ট্যান্ডার্ড বা ননস্ট্যান্ড: | স্ট্যান্ডার্ড | মুখের উপাদান: | কার্বন, Sic, Tc |
|---|---|---|---|
| অপারেটিং তাপমাত্রা: | -20～180℃ | Replacement: | Burgma Pumps Series Pump |
| সিলের ধরন: | স্থির, ঘূর্ণায়মান | Replacement To: | M7N Seal |
| প্যাকেজ: | স্ট্যান্ডার্ড এক্সপোর্ট প্যাকেজ | OEM: | রাতের খাবার |
| বিশেষভাবে তুলে ধরা: | বার্গমা পুল ওয়াটার পাম্প মেকানিক্যাল সিল,ইন্ডাস্ট্রিয়াল পুল ওয়াটার পাম্প মেকানিক্যাল সিলিং,এম৭এন ওয়েভ স্প্রিং মেকানিক্যাল সিল |
||

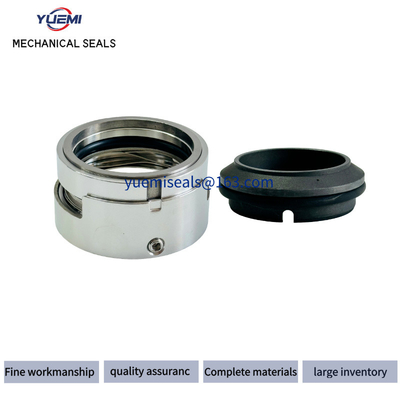

সুবিধা মেকানিক্যাল সিলিং এম৭এন।
সার্বজনীন প্রয়োগের সুযোগ।
সহজেই বিনিময়যোগ্য মুখের কারণে দক্ষ স্টক রাখা।
উপকরণগুলির বিস্তৃত নির্বাচন।
কম শক্ত পদার্থের প্রতি সংবেদনশীল নয়।
টর্ক ট্রান্সমিশনে নমনীয়তা, স্ব-পরিচ্ছন্নতার প্রভাব।
| প্যারামিটার বিভাগ | বিশেষ উল্লেখ | রেফারেন্স |
|---|---|---|
| মডেল | M7N (একক-শেষের ভারসাম্যহীন নকশা, EN12756/DIN24960 স্ট্যান্ডার্ড অনুসারে) | |
| শ্যাফ্ট ব্যাসার্ধ পরিসীমা | 14-200 মিমি (অ-মানক আকারের জন্য কাস্টমাইজযোগ্য) | |
| অপারেটিং তাপমাত্রা | -৫০°সি থেকে ২২০°সি (উপাদান-নির্ভরশীলঃ সহায়ক সিলের জন্য FKM/NBR/EPDM) | |
| চাপের সীমা | ≤2.5 এমপিএ (স্ট্যান্ডার্ড); ≤6 এমপিএ ভারসাম্যপূর্ণ রূপগুলির জন্য (H7N/H75/H76 সিরিজ) | |
| সীল মুখের উপাদান | সিলিকন কার্বাইড (সিআইসি), টংস্টেন কার্বাইড (ডাব্লুসি), অ্যালুমিনিয়াম সিরামিক (এএলও), গ্রাফাইট | |
| সহায়ক সীল উপাদান | এনবিআর, এফকেএম, ইপিডিএম, সিলিকন রাবার, পিটিএফই | |
| সামঞ্জস্যপূর্ণ মিডিয়া | জল, তেল, দুর্বল ক্ষয়কারী তরল (কণা জন্য ফ্লাশিং সিস্টেম প্রয়োজন) | |
| গতিসীমা | ≤20 m/s (অক্ষীয়/চক্রীয়) | |
| মূল নকশা বৈশিষ্ট্য | - একক-শেষ, অসামঞ্জস্যপূর্ণ নকশা - মাল্টি-স্প্রিং বা বেল্লস ক্ষতিপূরণ - ইউনিভার্সাল রোটেশন দিক |
|
| ইনস্টলেশনের প্রয়োজনীয়তা | - রেডিয়াল শ্যাফ্ট রানআউট ≤0.04 মিমি - অক্ষীয় আন্দোলন ≤0.5 মিমি (শ্যাফ্ট ব্যাস ≤25 মিমি) - পরিষ্কার সিলিং চেম্বার |
অপারেটিং শর্তাবলী
| তাপমাত্রা | -30oC থেকে 200oC, ইলাস্টোমারের উপর নির্ভর করে |
| চাপ | ১৬ বার পর্যন্ত |
| গতি | ২০ মিটার/সেকেন্ড পর্যন্ত |
| শেষ প্লে/অক্সিয়াল ফ্লোটিং অনুমোদিত | ±0.1 মিমি |
| আকার | ১৪ মিমি থেকে ১০০ মিমি |
| ব্র্যান্ড | YUEMI |
| মুখ | কার্বন, সিআইসি, টিসি |
| আসন | কার্বন, সিআইসি, টিসি |
| ইলাস্টোমার | এনবিআর, ইপিডিএম, ভিটন |
| বসন্ত | এসএস৩০৪, এসএস৩১৬ |
| ধাতব যন্ত্রাংশ | এসএস৩০৪, এসএস৩১৬ |
| আকার/ | কোড | ডি১ | ডি২ | ডি৩ | L1 | L2 | এল |
| মেট্রিক | |||||||
| 14 | 140 | 25 | 21 | 24 | 25 | 10 | 35 |
| 16 | 160 | 27 | 23 | 26 | 25 | 10 | 35 |
| 18 | 180 | 33 | 27 | 32 | 26 | 11.5 | 37.5 |
| 20 | 200 | 35 | 29 | 34 | 26 | 11.5 | 37.5 |
| 22 | 240 | 37 | 31 | 36 | 26 | 11.5 | 37.5 |
| 24 | 250 | 39 | 33 | 38 | 28.5 | 11.5 | 40 |
| 25 | 280 | 40 | 34 | 39 | 28.5 | 11.5 | 40 |
| 28 | 300 | 43 | 37 | 42 | 31 | 11.5 | 42.5 |
| 30 | 320 | 45 | 39 | 44 | 31 | 11.5 | 42.5 |
| 32 | 330 | 48 | 42 | 46 | 31 | 11.5 | 42.5 |
| 33 | 350 | 48 | 42 | 47 | 31 | 11.5 | 42.5 |
| 35 | 380 | 50 | 44 | 49 | 31 | 11.5 | 42.5 |
| 38 | 400 | 56 | 49 | 54 | 31 | 11.5 | 45 |
| 40 | 430 | 58 | 51 | 56 | 31 | 14 | 45 |
| 43 | 450 | 61 | 54 | 59 | 31 | 14 | 45 |
| 45 | 480 | 63 | 56 | 61 | 31 | 14 | 45 |
| 48 | 600 | 66 | 59 | 64 | 31 | 14 | 45 |
| 50 | 500 | 70 | 62 | 66 | 32.5 | 14 | 47.5 |
| 53 | 530 | 73 | 65 | 69 | 32.5 | 15 | 47.5 |
| 55 | 550 | 75 | 67 | 71 | 32.5 | 15 | 47.5 |
| 58 | 580 | 78 | 70 | 78 | 37.5 | 15 | 52.5 |
| 60 | 600 | 80 | 72 | 80 | 37.5 | 15 | 52.5 |
| 63 | 630 | 83 | 75 | 83 | 37.5 | 15 | 52.5 |
| 65 | 650 | 85 | 77 | 85 | 37.5 | 15 | 52.5 |
| 68 | 680 | 90 | 81 | 88 | 34.5 | 18 | 52.5 |
| 70 | 700 | 92 | 83 | 90 | 42 | 18 | 60 |
| 75 | 750 | 97 | 88 | 99 | 42 | 18 | 60 |
| 80 | 800 | 105 | 95 | 104 | 41.8 | 18.2 | 60 |
| 85 | 850 | 110 | 100 | 109 | 41.8 | 18.2 | 60 |
| 90 | 900 | 115 | 105 | 114 | 46.8 | 18.2 | 65 |
| 95 | 950 | 120 | 110 | 119 | 47.8 | 17.2 | 65 |
| 100 | 1000 | 125 | 115 | 124 | 47.8 | 17.2 | 65 |
